Jak dobrać kabel falownikowy do silnika? Wybrane aspekty

Przemienniki częstotliwości stosowane są na szeroką skalę w przemyśle, gdzie wykorzystuje się je chociażby w układach sterowania pomp oraz innego rodzaju maszyn wymagających dokładnej regulacji prędkości obrotowej silnika prądu przemiennego. Wydajna, bezawaryjna eksploatacja inwerterów jest jednak niemożliwa bez dobrania odpowiedniego kabla falownikowego do współpracującego z nim silnika. Dlatego w niniejszym artykule powiemy Państwu, na jakie czynniki koniecznie warto zwrócić uwagę kupując przewody do tego rodzaju urządzeń, dlaczego tak ważne jest zastosowanie odpowiednich dławnic wraz z nakrętkami, a także które z dostępnych na rynku przewodów najlepiej sprawdzą się w instalacjach zewnętrznych bądź w miejscach, gdzie wymagana jest ponadprzeciętna odporność na ogień.

Na jakie parametry trzeba zwrócić uwagę dobierając kabel falownikowy do silnika?

Zdecydowanie najważniejszym parametrem, który trzeba wziąć pod uwagę jest moc silnika. Wraz z jej wzrostem konieczne staje się stosowanie kabli o coraz większym przekroju i obciążalności prądowej. Dla urządzeń o niskiej mocy, nieprzekraczającej 15 kW, w zupełności wystarczą czterożyłowe przewody o przekroju 1,5mm² i obciążalności prądowej wynoszącej odpowiednio 23A i 16A przy temperaturze 30°C oraz 55°C. Jednak już dla silników o mocy np. 90 kW trzeba dobrać produkt o przekroju 16mm² lub 35mm². Na końcu artykułu znajdą Państwo tabelę doboru kabli, która pomoże w wybraniu optymalnego kabla do połączenia przekształtnika z silnikiem w zależności od jego parametrów.

Warto pamiętać również, aby nie kupować przewodów z ekranem pojedynczym, które nie będą w stanie zagwarantować nam oczekiwanej kompatybilności elektrycznej. Najpopularniejszym obecnie rozwiązaniem są kable falownikowe z dwoma ekranami, z których jeden posiada warstwę aluminiową, a drugi stanowi oplot miedziany. Dzięki temu możliwe jest tłumienie niepożądanych sygnałów o różnej częstotliwości oraz zapewnienie niskiego poziomu zakłóceń elektromagnetycznych w układzie inwerter – kabel falownikowy – silnik.

Izolacja i uziemienie kabli falownikowych dobieranych do silnika prądu przemiennego

Koniecznie należy zadbać również o prawidłowy dobór izolacji kabli przeznaczonych do połączenia falownika z silnikiem. Najważniejszymi parametrami do wzięcia pod uwagę są tutaj w szczególności odporność napięciowa i stromość narastania napięcia. Zaleca się stosowanie przewodów z izolacją z polietylenu usieciowanego (XLPE), ponieważ – w porównaniu do innych materiałów – pozwala on zwiększyć obciążalność prądową, a jednocześnie utrzymać pojemność izolacji na stosunkowo niskim poziomie.

Zastosowanie kabla o zbyt niskiej rezystancji izolacji oraz wysokiej pojemności może przyczynić się do powstania poważnych szkód, z nieodwracalnym uszkodzeniem silnika włącznie – dlatego przed zakupem lepiej dokładnie się upewnić, czy wybrany kabel zapewni odpowiednią ochronę przed powstawaniem niebezpiecznych przebić.

Jakie kable przyłączeniowe silników dobrać do konkretnych uwarunkowań środowiskowych?

Niezależnie od danej aplikacji, doskonałym wyborem będą z pewnością nowoczesne kable falownikowe BiTservo®dostępne w różnorodnych wariantach. Wszystkie z nich wykazują dobrą odporność na warunki środowiskowe występujące w większości zakładów przemysłowych, wyposażone są w specjalną, samogasnącą powłokę i spełniają wymagania kompatybilności elektromagnetycznej EMC. Podstawowym modelem są giętkie przewody BiTservo®2XSLCY-J, które nadają się zarówno do połączeń ruchomych oraz stałych i mogą pracować w maszynach umieszczonych w suchych oraz wilgotnych pomieszczeniach. Jeżeli poszukują Państwo natomiast kabla falownikowego do przyłączania silników, który można ułożyć bezpośrednio w ziemi, polecamy BiTservo®UV 2XSLCYK-J FR.

Dostępne są także modele przygotowane pod kątem bardziej specjalistycznych zastosowań:

• w obszarach o zwiększonym zagrożeniu pożarowym najlepiej się sprawdzą kable o powłoce wykonanej z materiału uniepalnionego o indeksie tlenowym przekraczającym 29%. Są to BiTservo® UV 3plus 2XSLCYK-J FR czy BiTservo® UV 2XSLCYK-J FR,
• w obszarach o zwiększonym zagrożeniu na działanie olejów przemysłowych najlepiej się sprawdzą kable typu BiTservo®MV6 i MV10 z izolacją z gumy EPR o lepszych właściwościach elektrycznych,
• przewody bezhalogenowe, które w przypadku wystąpienia pożaru nie będą wydzielać gazów korozyjnych – np. BiTservo®2XSLCH-J, BiTservo®3plus 2XSLCH-J, BiTservo®UV 2XSLCHK-J, BiTservo®UV 3plus 2XSLCHK-J,
• kable do zastosowań zewnętrznych, odporne na UV – np. BiTservo®UV 3plus 2XSLCYK-J FR czy BiTservo®UV 2XSLCHK-J oraz odpowiednio ich wersje o symetrycznej budowie 3plus.

Dlaczego dobór odpowiednich dławnic do kabli falownikowych silników ma kluczowe znaczenie?

Tego rodzaju osprzęt uzupełniający stanowi bowiem element przepustowy pomiędzy obudowami urządzeń, a przewodami i pomaga zapewnić nie tylko bezpieczeństwo użytkowania, lecz również optymalną żywotność falownika. Nowoczesne dławnice skutecznie chronią wejście przewodu oraz zabezpieczają przed uszkodzeniami mechanicznymi, takimi jak skręcenie czy też zerwanie. Elementy te sprawdzą się przy budowie wszelkiego typu instalacji, wszędzie tam, gdzie konieczne jest zachowanie pełnej kompatybilności elektromagnetycznej.

Wszystkie wymienione powyżej przewody falownikowe do silników przemysłowych, znajdą Państwo w ofercie firmy Zakłady Kablowe BITNER. Zapraszamy do zapoznania się z pełnym asortymentem!

W razie dodatkowych pytań zachęcamy do kontaktu mailowego wysyłając zapytanie na adres: wsparcie.techniczne@bitner.com.pl

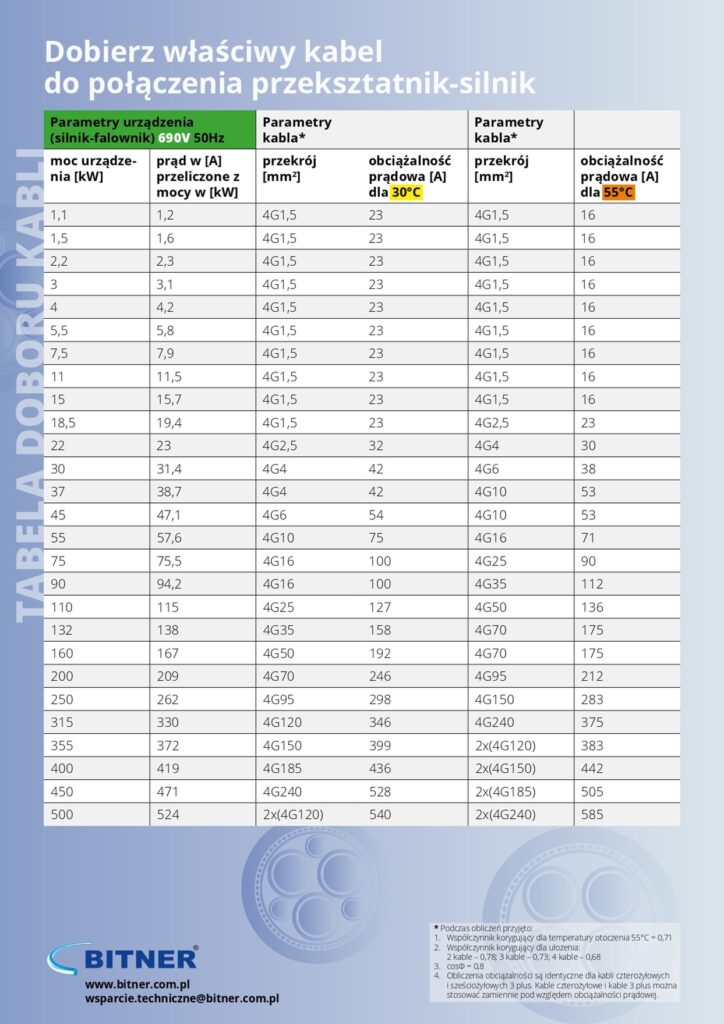

Poniżej zamieszczono tabele doboru kabli, które pomogą Państwu znaleźć optymalny przekrój kabla BiTservo® do połączenia przekształtnika z silnikiem.
